工業(yè)粘合劑生廠商德路(DELO)開發(fā)出一種新的環(huán)氧樹脂粘合劑。 雙組份粘合劑DELO-DUOPOX SJ8665特別適用于靈活而高效地生產(chǎn)有適度耐溫要求的電機(jī)。

　　這種新的粘合劑針對該應(yīng)用領(lǐng)域更高粘接強(qiáng)度的要求而開發(fā)，較之標(biāo)準(zhǔn)的雙組分環(huán)氧樹脂其拉伸剪切強(qiáng)度高出一倍。例如，在溫度為80 °C時，與鋁粘接的拉伸剪切強(qiáng)度可達(dá)到16 MPa。而且這種粘合劑耐熱性能更好從而可降低老化程度。即使在85 °C的溫度以及85 %的空氣濕度環(huán)境下貯存了1000小時以后，該產(chǎn)品的粘結(jié)強(qiáng)度仍能保持不變。

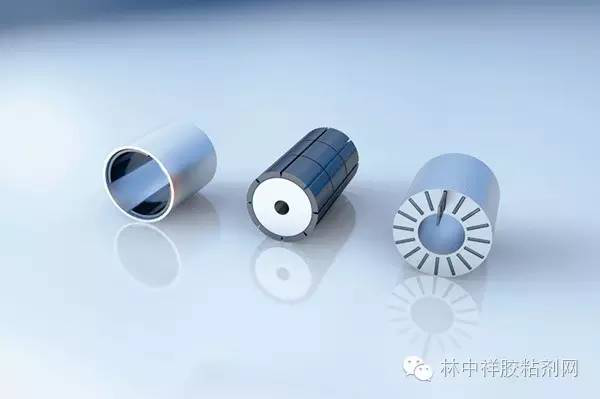

　　這種中等粘度的產(chǎn)品堅硬而有韌性，因此尤其適用于突然承受負(fù)荷的表面磁鐵。它還可用粘合埋入式磁鐵，或者將定子固定在外殼上。經(jīng)常接觸高溫的工業(yè)過濾篩也可使用這種粘合劑。

　　可以快捷而靈活地生產(chǎn)

　　雙組分環(huán)氧樹脂粘合劑雖然可在常溫下固化，但適度加熱可使固化速度加快。您可以靈活地控制時間和溫度，令這種新的環(huán)氧樹脂更快地固化。例如在溫度為80 °C時，僅需5分鐘就能達(dá)到使用強(qiáng)度，10分鐘就能完全固化。如果采用感應(yīng)加熱的方式達(dá)到100 °C，零件可在1分鐘之內(nèi)完成粘合，且強(qiáng)度達(dá)到10 MPa。這種快速固化的特性使得流水線生產(chǎn)加工成為可能，粘合的零件可以立即投入下一步加工，粘合劑之后在室溫下即可達(dá)到最終強(qiáng)度。

　　單組分產(chǎn)品經(jīng)常需要在更高溫度下進(jìn)行固化。相比之下，這種雙組分產(chǎn)品對固化溫度的要求適中，零件所需加熱時間更短，從而可降低生產(chǎn)過程中的能量消耗。此外，這種雙組分粘合劑還可用于粘合對溫度較敏感的材料，例如磁化的磁鐵或者塑料。
